merakit laptop

Komponen Laptop yang akan di rakit

Casing Laptop Axioo

Memory, card WLAN, prosesor, dan harddisk yang akan di rakit ke laptop Axioo

Harddisk dan spacer-nya



spacer yang sudah di pasang di harddisk

Memasukan harddisk ke tempat harddisk di body laptop



Harddisk yang sudah terpasang

Komponen Laptop yang akan di rakit

Pasang Card WLAN



lokasi pemasangan card WLAN terletak di sebelah kiri aras motherboard. Terlihat ada dua (2) kabel antenna kecil yang keluar

masukan card dengan posisi miring sebelum nantinya akan dikuatkan dengan baut

Eratkan dengan baut

Eratkan dengan baut

Letakan Memory miring sebelum nantinya di pasang dengan benar

Tekan dan pastikan di kiri kanan terkait dengan benar ke soket memory di motherboard

Pasang Prosesor

Pasang Processor pada laptop Axioo

Kencangkan baut pada soket prosesor menggunakan obeng

Pasang Heatsink Saluran Angin

Pasang Saluran Angin dan Heatsink

Pasang baud pada prosesor dan kencangkan menggunakan obeng

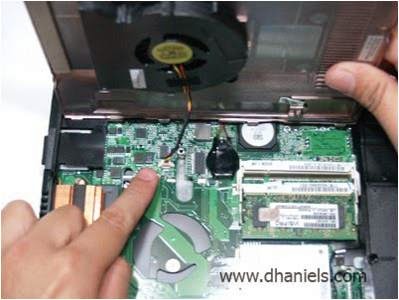

Pasang Power untuk Cooling Fan

pasang kabel power untuk cooling fan ke motherboard



cooling fan terletak di penutup motherboard

Tutup Penutup Motherboard

pasang penutup motherboard

pasang baut dan kencangkan dengan obeng

Yang terakhir tinggal pasang batere-nya
